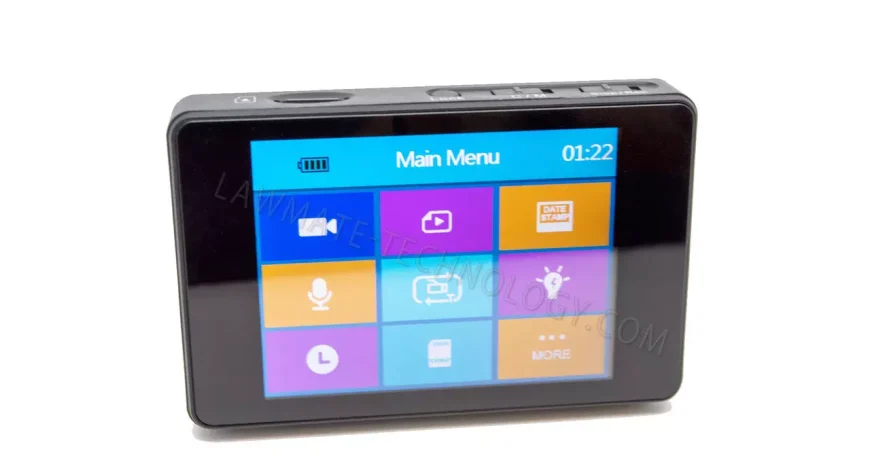

lawmate grabadora pv-500 eco2 frontal

MANUAL EN ESPAÑOL LAWMATE PV-500 ECO2

1. PARTES Y NOMBRES LAWMATE PV-500 ECO2

  1. Batería 2.Cerrar batería 3.Entrada de control 4.Botón ON/OFF 5.Encendido LED Azul 6.Grabación LED Rojo 7. Carga LED Verde 8.Entrada de cámara 12 voltios 9.Entrada cámara 5 voltios 10. Botón de grabación 11.Modo de grabación 12.Bloqueo de pantalla 13.Entrada de tarjeta de memoria 14.Puerto USB 15.Salida de TV 16.Entrada de corriente 5 voltios 17.Botón de reset.

2. CONTENIDO DEL PACK

Nota: ¡No quite la etiqueta del número de serie!
La garantía no es válida si la etiqueta está alterada.

3. COMO COLOCAR LA BATERIA

Para quitar la batería, desbloquee suavemente cambiar el interruptor LOCK ( número 2 de la imagen anterior ) al lado derecho y empuje la batería en la flecha roja que señala dirección.

Para instalar la batería, conéctela al DVR, empuje suavemente la batería hacia adentro flecha roja apuntando en dirección. Finalmente, no olvides deslizar el interruptor LOCK hacia izquierda para asegurarse de que esté bloqueado correctamente.

4. CARGA DE LA BATERIA

  1. Conecte el enchufe del cargador al conector DC ( número 16 de la imagen ).
  2. Conecte el cable de alimentación del cargador al enchufe.

● LED verde fijo: el dispositivo se está cargando.
● El LED verde se apaga: el dispositivo está completamente cargado.

5. OPERACIONES

5.1 Encendido
Presione ④ por 3 segundos.
5.2 Grabación
Con el dispositivo encendido, cambie ⑩ a REC para comenzar a grabar. cambiar ⑩ para detener la grabación.
5.3 Modo de grabación
Cambie ⑪ para seleccionar el modo antes de encender el dispositivo y luego cambiar ⑩ a REC.
5.4 Apagado
Sin grabación en curso, presione ④ durante 3 segundos.
5.5 Restablecer
Cuando el dispositivo funciona de manera anormal, presione ⑰.
5.6 Restaurar
Presione ⑫ durante 10 segundos para restaurar la configuración de fábrica.
5.7 Salida de A / V
Enchufe el cable de salida de A / V, cambie de pantalla presionando LCD-TV en el mando a distancia por infrarrojos. Después de que aparezca la lista de archivos de video, puede cambia a la pantalla de vista previa.
• Antes de retirar el cable de salida de A / V, vuelva a cambiar al DVR.
De lo contrario, la pantalla del DVR no se mostrará.
• La pantalla del televisor y la pantalla del DVR no se pueden mostrar al mismo tiempo.
• El puerto de salida de A / V en DVR no se puede usar con auriculares para reproducir.

  • LED Azul fijo – Encendido
  • LED Rojo fijo – Grabando
  • LED Verde fijo – Cargando

Cuando se conectan las cámaras de 5V y 12V, el dispositivo adoptará la cámara de 5V.
※ El dispositivo se apaga solo cuando la tarjeta de memoria está llena.
※ Solo conecte la cámara al DVR cuando el sistema esté apagado.
※ Tanto la cámara como la tarjeta de memoria deben insertarse en el DVR antes de encienda el DVR.

6. FORMATEAR LA TARJETA DE MEMORIA

En la pantalla del DVR, vaya a Menú principal-> Formato. Confirmar formateo acción presionando OK.

Precaución: para que la tarjeta de memoria sea reconocible, asegúrese de
formatear la tarjeta de memoria antes de usarla por primera vez.
Tenga en cuenta que no se recomienda formatear en el ordenador
porque podría provocar que el pc no reconozca la tarjeta.

7. CONFIGURACIÓN DEL LA FECHa Y HORA

7.1 En la pantalla del DVR – Vaya al Menú principal – >> Hora y fecha Ajustes.
7.2 Configurar en PC (sistema Windows)
7.2.1 Desde el escritorio, haga clic derecho para abrir el Bloc de notas, cree un archivo de texto llamado settime.txt
7.2.2 En la primera línea de archivo, ingrese la información de fecha y hora
como año, mes, día, horas, minutos, segundos.
Por ejemplo, supongamos que es el 21 de noviembre de 2019.
13:00. Luego ingrese 2019.11.21 13:00:00

Nota: Debe quedar un espacio entre el día y las horas, y el
el formato de hora debe ser de 24 horas
.

7.2.3 Guarde el archivo en la raíz de la tarjeta de memoria directamente.
7.2.4 Inserte la tarjeta de memoria en la ranura y encienda el
dispositivo. La configuración de fecha y hora se ha completado.

8. CONECTAR EL CABLE DE CONTROL AL DVR

  1. Enchufe el cable en la entrada del puerto de control ③.
  2. Encienda el controlador, el dispositivo comienza a grabar instantáneamente. Cuando se apaga, la grabación se detiene y el dispositivo se apaga.
  3. Para encender el dispositivo, deslice el controlador hacia abajo
    y sostenga por 3 segundos.
  4. Para apagar el dispositivo, deslice el controlador hacia abajo
    nuevamente y sostenga por 3 segundos.

● LED verde fijo en el controlador: el controlador está conectado.
● LED rojo fijo en el controlador: el dispositivo está grabando.

9. CONECTAR EL DVR AL ORDENADOR

Con el DVR apagado, conecte el cable USB al puerto USB ⑭ del DVR y el otro extremo al ordenador.

10. DESCARGAR LOS VÍDEOS Y FOTOS DEL DVR

Sabiendo que todos los archivos de video están almacenados en la tarjeta de memoria, usted
puede procesar los siguientes pasos para descargar videos.

  1. Use un lector de tarjetas de memoria para transferir archivos de la tarjeta al ordenador.
  2. O conecte el dispositivo al ordenador con la tarjeta de memoria
    insertada. Encienda el dispositivo y funcionará como una unidad flash.
